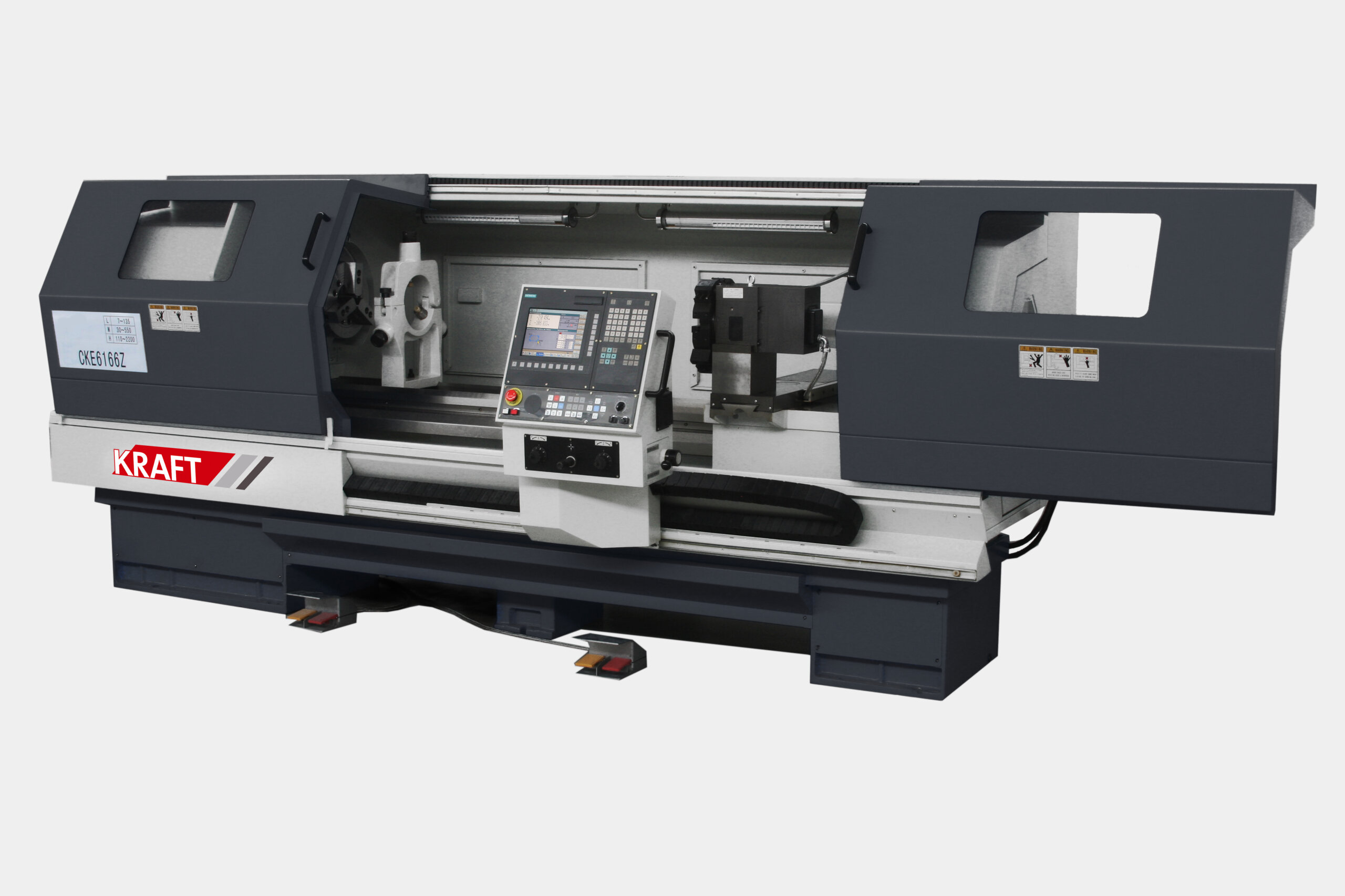

Zyklendrehmaschine KRAFT ZDM-560/660
Lagernummer
1124-95401Fabrikat
KRAFTMaschinentyp
ZDM-560/660Baujahr
FabrikneuSteuerungsart
CNCZyklendrehmaschine KRAFT ZDM: Leistungsstark, Flexibel und Perfekt für Ihren Betrieb
Die CNC-Zyklendrehmaschine KRAFT Modell ZDM setzt neue Maßstäbe für Präzision und Effizienz und bietet ein hervorragendes Preis-Leistungs-Verhältnis. Diese leistungsfähige Maschine ist speziell auf die steigenden Anforderungen von Drehereien, Werkzeugbauern und mechanischen Betrieben zugeschnitten – ideal auch für Ausbildungsstätten, die ihren Auszubildenden modernste Technik näherbringen möchten.
Mit der KRAFT ZDM erhalten Sie eine robuste und vielseitige Lösung, die durch technische Innovation und anwendungsfreundliche CNC-Steuerung überzeugt. Ausgestattet mit einer Siemens 828 Steuerung und der komfortablen Werkstattprogrammierung SHOPTURN, ermöglicht die Maschine sowohl eine dialoggestützte Programmierung als auch eine Vielzahl automatisierter Bearbeitungszyklen, was die Effizienz und Flexibilität im Arbeitsprozess erheblich steigert.
Eigenschaften der KRAFT ZDM Zyklendrehmaschine:
- Hohe Spindel-Drehzahl und starkes Drehmoment: Optimiert für anspruchsvolle Bearbeitungsprozesse, auch bei komplexen Bauteilen.
- Große Spindelbohrung: Mehr Flexibilität bei der Materialwahl und für Werkstücke größerer Durchmesser.
- Kraftvoller Antrieb: Leistungsstarke Motoren und automatische Getriebestufen garantieren eine zuverlässige und effiziente Bearbeitung.
- Mehrfachwerkzeugrevolver: Für einen hohen Automatisierungsgrad und reibungslosen Werkzeugwechsel.
- Induktionsgehärtete Führungsbahnen und Turcite-B-Beschichtung: Minimiert Reibung und maximiert die Lebensdauer, auch bei anspruchsvollen Produktionsbedingungen.
- CE-Zertifikat des TÜV Rheinland: Geprüfte Sicherheit und Qualität nach europäischen Standards.
Mit einer ergonomisch gestalteten Bedienkonsole, verfahrbaren Bedienpulten und zwei elektronischen Handrädern bietet die KRAFT ZDM eine komfortable und intuitive Benutzerführung. Die automatische Zentralschmierung sorgt dabei für ein hohes Maß an Zuverlässigkeit und verringert den Wartungsaufwand.
Ihr Vorteil: Die ideale Lösung für Flexibilität und Effizienz
Profitieren Sie von einer Zyklendrehmaschine, die auf die heutigen und zukünftigen Anforderungen Ihrer Produktion vorbereitet ist – sei es für kleine Losgrößen, Einzelteile oder komplexe Werkstücke. Die KRAFT ZDM ist die perfekte Wahl für Unternehmen, die Wert auf Leistung, Qualität und ein attraktives Preis-Leistungs-Verhältnis legen.
Jetzt Angebot anfordern und Ihre Fertigung optimieren!
ZDM 560 ZDM 660 Drehdurchmesser über Bett (mm) 560 660 Bettbreite (mm) 400 Max. Länge des Werkstücks (mm) 750/1000/1500/2000 Max. Umlaufdurchmesser über Querschlitten (mm) 330 430 Max. Werkstückgewicht zw. Spitzen (kg, max. 45 rpm) 400 Max. Werkstückgewicht im Futter (kg) 50 X-Achsen Verfahrweg (mm) 305 Z-Achsen Verfahrweg (mm) 680/930/1430/1930 Vorschub X/Z (mm/min) 0.01-3000/0.01-6000 Eilgang X/Z (m/min) 4/8 Spindelaufnahme D8 Futtergröße (mm) 250 315 Konus der Spindelnase 1:20 Spindelbohrung (mm) 82 Spindeldrehzahl (U/min) 7-135 30-550 110-2200 Getriebestufen 3-stufig Drehmoment (NM) 1300 Schnittkraft (N) 12000 Wiederholgenauigkeit des Werkzeugwechslers (mm) 0.008 Werkzeugwechselzeit mit 4-fach Werkzeugrevolver (s) 2,4 Werkzeugwechselzeit mit 6-fach Werkzeugrevolver (s) 3.0 Werkzeugschaft (mm) 25×25 Reitstockpinolendurchmesser (mm) 75 Reitstockpinolenhub (mm) 150 Reitstockpinolenaufnahme (MK) MK5 Netto-Gewicht (kg) 2600/2650/ 2700/2750/ 2750/2850 2850/2950 Frequenzgeregelter Drehstrommotor (kW) 7,5/11 Maschinengröße LxBxH (mm) 2580×1750×1620 2830×1750×1620 3330×1750×1620 3830×1750×1620 - 1 Stück CNC-Steuerung Siemens 828D basic T mit Werkstatt-Programmierung SHOPTURN mit 2 Stück elektronischen Handrädern
- 1 Stück automatischer 4-fach Werkzeugrevolver (elektrisch programmierbar)
- Automatisches Schaltgetriebe
- 1 Stück schwenkbares Bedienelement
- 1 Stück Dreibackenfutter Ø 250mm (Model ZDM 560) mit harten Backen
- 1 Stück Dreibackenfutter Ø 315mm (Model ZDM 660) mit harten Backen
- 1 Stück Kühlmitteltank
- 1 Stück feststehend Lünette 10~200mm
- 1 Stück mitlaufende Lünette 20~100mm
- Servomotoren Siemens für die X- und Z-Achse
- 1 Stück manueller Reitstock
- 1 Stück Türverriegelung
- 1 Stück Bedienwerkzeug
- 1 Stück verriegelter Futterschutz
- 1 Stück Halogenleuchte
- 1 Stück Automatisches Kühl- Schmiersystem
- 1 Satz Bedienungsanleitung in englischer und deutscher Sprache inkl. CE-Konformitätserklärung
- Anschluss 400V, 50Hz, 3 Phasen
Weitere optionale Leistungen:
✓ Lieferung frei Haus
✓ Einbringung/Montage/ Inbetriebnahme
✓ Betriebsfertige Übergabe
✓ Schnelle Einarbeitung Ihrer Mitarbeiter durch professionelle Schulung
✓ Finanzierung oder Miete
✓ Service und Ersatzteilversorgung
✓ Steuerungsschulung
✓ Werkzeug- und Prozessauslegung
✓ Automatisierung
✓ Prüfung von Fördermaßnahmen
