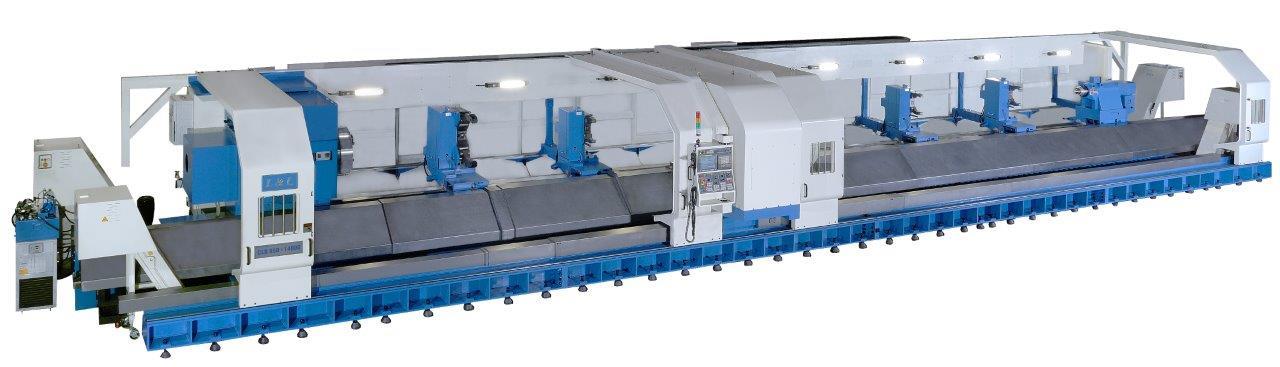

KRAFT LL-Serie (5-Bahnenbett) №1124-91650
Lagernummer
1124-91650Fabrikat
KRAFTMaschinentyp
LL-Serie (5-Bahnenbett)Baujahr
FabrikneuSteuerungsart
CNCNeu konzipierte 5-Bahnenbett Drehmaschine der LL Serie vereint die Steifigkeit einer Flachbettmaschine mit den Vorzügen einer Schrägbettdrehmaschine. Bei dieser Baureihe fährt der Schlitten an den Lünetten vorbei! Dadurch kein Umsetzen der Lünetten mehr notwendig, hohe Kostenersparnis, höhere Wirtschaftlichkeit, besseres Drehbild und höhere Produktivität!
Weitere Haupteigenschaften
– schwere Drehmaschinenbaureihe für kraftvolle Zerspanung bei hoher Genauigkeit
– Maschinenbett aus einem Guss mit spezieller Verippung für extrem hohe Steifigkeit und lang anhaltende Genauigkeit
– Hohes Maschineneigengewicht und eine Bettbreite von 990mm mit 5 Führungsbahnen (V- und flach) sorgen für ein hohes Maß an Stabilität
– Induktionsgehärtete und geschliffene Führungsbahnen
– Automatische Zentralschmierung
– Bedienerfreundliche CNC-Steuerung Siemens
– Extra große Hochpräzisions-Kugelrollspindeln für eine lang anhaltende Genauigkeit
– Kraftvoller Spindelmotor mit 22/26 kW, eine Spindeldrehzahl von bis zu 600 U/min und ein hohes Spindeldrehmoment sorgen für die effektive Zerspanung
– Späneförderer sowie Werkzeugrevolver als Standard
– Für Werkstückgewichte bis zu 25t zwischen Spitzen (bis zu 42t mit Lünetten)
– Drehlängen bis zu 16.000mm und mehr auf Anfrage
– Umfangreiches optionales Zubehör für noch effizientere Bearbeitung wie andere Steuerungsmodelle, C-/B-/Y-Achse, extra große Spindelbohrung von bis zu 400mm, stärkere Spindelmotoren etc.Modell LL 550 LL 750 LL950 Drehdurchmesser 550 mm 750 mm 950 mm Drehlänge 3000/4000/5000/6000/7000/8000/9000/12000/14000 mm Steuerung Siemens/Fanuc/Fagor Spitzenhöhe über Bett 475 mm 575 mm 675 mm Bettbreite 990 mm Spindelbohrung 153/230/305/405 mm Spindelnase A2-11/A2-15/A2-20/A2-28 Spindelgeschwindigkeit 9-600/9-500/7-400/5-250 U/min Spindelaufnahme 6 MK Spindelmotor 22/26 (30/37 opt.) kW Werkzeugrevolver 4/8/12 hydraulisch oder elektrisch Werkzeughalter-Schaftdurchmesser 32 (40 opt.) mm Reitstockpinolendurchmesser 165 mm 200 mm Reitstockpinolenverstellung 250 mm Reitstockkonus 6 MK Reitstockverschiebung über Motor Verfahrweg – x 370 mm 480 mm Verfahrweg – z = Spitzenweite mm Servomotor X-Achse 3 kw 4 kw Servomotor Z-Achse 4 kw 7 kw Eilgang in X-und Z-Richtung 5/4 m/min Hydraulikmotor 2,2 (2,9 opt.) kW Kühlmittelpumpenmotor 3 (15 opt.) bar 15 bar Maschinengewicht ca. 12,7/15,3/18/21,5/24/26,6 t 13,7/16,4/19/22,2/25/27,6/30,2/33 t Maschinenlänge 5470/6470 /7470 /8470/9470/10470/11470/12470 mm Maschinenbreite/-höhe 3250 x 2370 mm 3450 x 2370 mm Werkstückgewicht max. – fliegend 2000/2200/2400 kg 2000/2200/2400 kg 2200/2400/2600 kg Werkstückgewicht zwischen Spitzen max. 6000/7000/8000 kg 6000/7000/8000 kg 7000/8000/9000 kg Werkstückgewicht in den Setzstöcken max. mit einer Lünette:7000/8000/9000 kg mit einer Lünette:7000/8000/9000 kg mit einer Lünette:8000/9000/10000 kg Werkstückgewicht in den Setzstöcken max. mit zwei Lünetten:8888/9000/10000 kg mit zwei Lünetten: 9000/10000/11000 kg Modell LL 550 LL 750 LL950 Werkzeugrevolver 8-pos (12 pos) Maschinenbett und Untergestell solider Guß Monoblock-Ausführung mit 5 Führungsbahnen motorisierter Reitstock Späneförderer CNC Steuerung Siemens/Fanuc/Fagor Späne- und Spritzschutz MPG Handrad Nivellierelemente Bedienwerkzeuge Technische Dokumentation in deutscher Sprache Maschinenlampe Automat. Schmiersystem CE-Konformitätserklärung Weitere optionale Leistungen:
